一体型経口液洗浄・滅菌・充填・キャッピングライン（5-25ml）

トラッキング充填技術による高容量無菌自動化

製品概要

経口シロップ、トニック、濃縮液の需要の高い製造においてヘルスケアソリューションコンパクトな設置面積を維持しながら絶対的な無菌性を達成することは、運用上の大きな利点です。Lingyao一体型経口液充填ラインは、5mlから25mlのガラスまたはプラスチックボトル用に設計された、包括的なエンドツーエンドの自動化システムです。

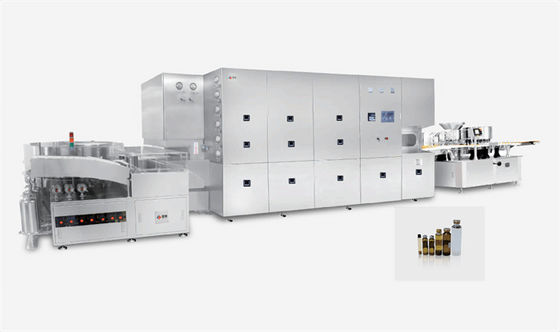

高効率なLYQCL超音波洗浄機、LYASMR熱風循環オーブン、LYYGZ充填・キャッピングユニットで構成されるこのシステムは、毎時6,000～22,000本（BPH）の拡張可能な生産能力を提供します。厳格なグローバル医薬品製造管理および品質管理基準（GMP）にシームレスに適合する、洗練された統合されたワークフローを提供します。

原因：液体包装の非効率性

経口液製造に断片的でスタンドアロンの機器を使用すると、施設の設置面積が過剰になり、メンテナンス上の深刻な課題が生じることがよくあります。洗浄、滅菌、充填ステーション間でのボトルの手動移送は、微生物汚染のリスクを大幅に高めます。これは、プレミアムバイオアクティブ液体にとって許容できません。

さらに、従来の断続的な充填システムは、液体の飛散、泡立ち、または不正確な充填（しばしば±2％の範囲で変動）を引き起こすことなく、高速を維持するのに苦労します。さらに、古いキャッピング機構は不均一な圧力を頻繁に適用し、キャップの損傷や製品の安全性の低下につながります。

ソリューション：トラッキング充填とシームレスな統合

Lingyao統合プラットフォームは、緊密に同期された連続モーションアーキテクチャを通じてこれらの脆弱性を排除します。 pristineな衛生状態を確保するために、システムは超音波洗浄からトンネル型熱風滅菌オーブンへボトルをシームレスに移送し、ボトルが無菌充填コアに入る前にすべての発熱体を破壊します。

高速で完璧な充填を実現するために、この機械は高度な往復ニードル追跡充填システムを採用しています。ノズルは移動するボトルをスムーズに追跡し、ライフサイエンス製剤を±0.5%以下の精度で、飛散ゼロで正確に分配します。最後に、キャッピングステーションは微調整可能なシングルブレードまたは3ブレードローリング原理を採用し、多様な包装材料に完全に適合した、スムーズで損傷のないシーリングを保証します。

仕様

適用シナリオ

• 高度なヘルスケアソリューション：必須経口薬、小児用シロップ、濃縮液懸濁液の高容量無菌処理。

• プレミアムウェルネスサプリメント：高価値液体ビタミン、植物エキス、抗酸化トニックの連続無菌包装。

• 特殊栄養液体：泡立ちやすい、または粘性の高い栄養補助食品およびエネルギー補助食品の完璧なトラッキング充填。

仕組み

高度に調整されたプロセスは、空のボトルが垂直超音波洗浄機に供給されることから始まります。この洗浄機は、独立した水と空気のスプレーニードルを使用して徹底的に洗浄します。ボトルはすぐにラミネートフロー熱風循環オーブンに移送され、厳格な乾燥、滅菌、冷却が行われます。

滅菌充填ゾーン内に入ると、大きなターンテーブルがボトルを往復ニードル追跡システム用に整理します。プレミアムヨーロピアンPLCアーキテクチャは、ニードルをガイドして移動するボトルを正確に追跡および充填します。その後、ボトルはリニア連続キャッピングステーションに進み、そこで微調整されたブレードがキャップを完璧に固定し、完成品がラインから排出されます。

適切な構成を選択する方法

統合ラインの効率を最大化するために、次の運用基準を評価してください。

• キャッピング要件の評価：特定のアルミニウムまたは複合キャップに応じて、エンジニアと協力して、最適なキャップの完全性を確保するために、シングルブレードサイドアクションまたは3ブレードローリング機構のいずれかを選択してください。

• レイアウトの制約の評価：このシステムは非常にコンパクトで省スペースな設計（長さ10メートル未満）を特徴としており、大規模なクリーンルームの拡張を必要とせずに完全自動化へのアップグレードを検討している施設に最適です。

• トレーサビリティのニーズの決定：世界中にライフサイエンス製剤を流通させている施設では、HMI内のセルフ診断および障害分析レポートモジュールを有効にして、完全な電子バッチ追跡と監査準備を確保してください。

よくある質問（FAQ）

Q1：往復ニードル追跡充填システムの利点は何ですか？A：従来のストップアンドフィルシステムとは異なり、トラッキング充填はノズルがボトルと同期して移動することを可能にします。この連続モーションは、生産速度を大幅に向上させ（最大22,000 BPH）、液体の飛散を防ぎ、泡立ちを最小限に抑えます。

Q2：システムは、損傷を引き起こすことなく、さまざまな種類の経口液キャップをどのように処理しますか？A：キャッピングステーションは、高度に調整可能なローリングブレードを備えています。垂直および水平の微調整を可能にすることで、機構はさまざまな材料公差に穏やかに適応し、キャップを押しつぶしたり傷つけたりすることなく、スムーズで安全なシーリングを保証します。

Q3：ライン全体を単一のインターフェースから操作できますか？A：はい。ラインは集中型のプレミアムヨーロピアンPLCアーキテクチャによって駆動されます。この高度なインテリジェント電気制御により、完全な機械的および電気的統合が可能になり、オペレーターは単一のユーザーフレンドリーなタッチスクリーンから同期ライン制御、セルフ診断、および障害分析を管理できます。
