ブリスターパック用自動水平カートニングマシン

固体製剤のインテリジェント欠陥除去による中〜高速二次包装自動化

製品概要

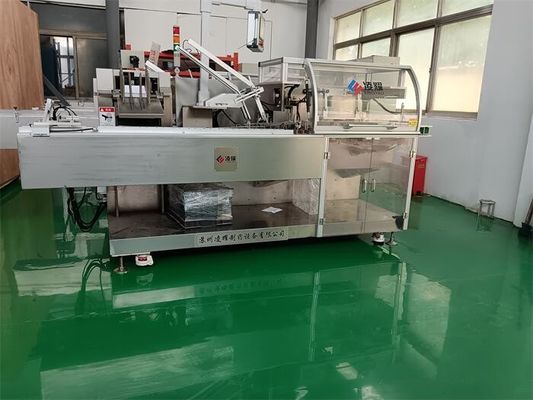

高容量の滅菌固体製剤生産および契約包装のセットアップにおいて、二次包装ブロックが施設のフロアの真の稼働効率を決定します。Lingyaoの「自動水平カートニングマシン」は、シングルまたは複数の積層されたブリスターパック、カプセルストリップ、および固体製剤カードを、毎分80〜120箱（BPM）の安定した出力で個別のカートンに処理するために設計された、堅牢な連続統合自動化プラットフォームです。厳格な1,500 kgの重量と、ヘビーインダストリアルな3.2メートルの設置面積を持つこの最先端システムは、多つ折りリーフレット挿入、正確なカートン展開、機械的製品ローディング、複数列バッチコードエンボス加工、および両端フラップタックシーリングを完全に自動化します。高収率のスタンドアロンユニットとして、または一次熱成形ブリスターマシンから下流にシームレスに統合するように設計されており、国際的な生産目標の拡大に比類のない運用柔軟性を提供します。原因：二次包装ラインにおける同期ラグとコンプライアンス違反二次包装ラインを最大120 BPMの速度で稼働させると、コストのかかるラインの中断を引き起こす重要な運用上の摩擦点が発生します：ラインの非同期化：スマートバッファハンドシェイクなしで、一次包装ユニット（Alu/PVCブリスター熱成形機など）をレガシー水平カートナーに接続すると、大規模な蓄積ジャムが発生し、ライン全体が停止し、全体的な設備効率（OEE）が低下します。リーフレット不足の危機：法的に義務付けられた取扱説明書または多つ折り製品インサートが、従来のマガジンから展開されないことがあります。単一のカートンが、必要な追跡ドキュメントなしで施設から出荷されたり、不完全な製品セットを含んでいたりすると、深刻な規制上の罰則とブランドイメージの低下を招きます。

カートン展開の失敗：

シングルポイントトラックで動作する従来の真空吸引パッドは、高速で段ボール箱ブランクをきれいに開くことができず、展開のスキップや箱の潰れが発生し、緊急のライン停止を余儀なくされます。

解決策：機械的に同期された供給と多段階センサーインターロック

1. Lingyaoのエンジニアリングチームは、連続モーション機械同期と高度なセンサーフィードバックループを通じて、これらの二次包装の脆弱性を完全に排除しました。ラインの非同期化を克服するために、カートナーは一次ブリスターラインと完全に自動化された生産ラインを確立する直接リンケージシステムを備えています。プレミアムヨーロピアンPLCアーキテクチャによって管理されるこのマシンは、「ブリスターなしではカートンなし」、「リーフレットなしでは挿入なし」という厳格なマトリックスの下で動作します。高精度光電センサーがコンポーネントをリアルタイムで追跡します。もし、入ってくるスロットにブリスターカードがない場合、マシンは安全にカートン抽出を一時停止し、厚紙のコストを節約します。

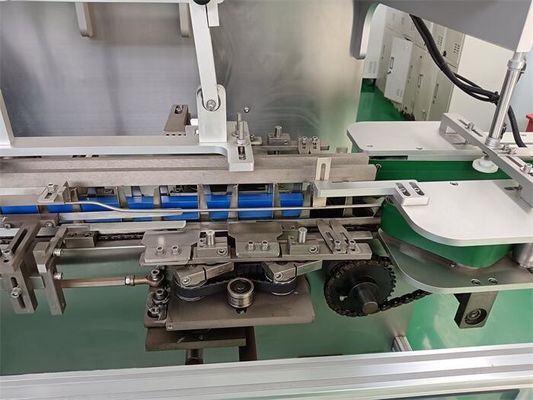

2. 最大速度で完璧な箱の形状を確保するために、マシンは最適化されたロータリーカートン抽出モジュールを使用します。このメカニズムは、製品挿入前に段ボールブランクをプレブレークし、完全に成形します。リーフレットが展開されないか、位置が不正確な場合、マシンは障害を記録します。製造ライン全体を停止する代わりに、システムは不完全なユニットをリアルタイムで追跡し、シーリング後に非準拠の箱を所定の拒否コンテナに自動的に排出して、100％の完成バッチ整合性を確保します。技術仕様

3. コアパフォーマンスパラメータ技術データ仕様（水平産業モデル）

最大包装能力

80〜120箱/分（サーボ調整可能）

カートンボックスサイズ範囲（最大）200 mm x 110 mm x 60 mm（長さ x 幅 x 高さ）カートンボックスサイズ範囲（最小）55 mm x 30 mm x 15 mm（長さ x 幅 x 高さ）適用カートン重量250〜350 g/m²（標準段ボールブランク）取扱説明書用紙

60〜80 g/m²（自動で1〜4つ折り統合）展開前のマニュアルサイズ70-210 mm x 150-260 mm

計量アライメント精度
