高速自動丸瓶ラベリングマシン（300-500 BPM）

高生産量パッケージングライン向けサーボ駆動ラップアラウンド高精度

製品概要

高容量パッケージングの最終段階では、ラベリングステーションは、上流のプライマリラインのボトルネックを作成することなく、絶対的な精度で動作する必要があります。Lingyaoの「高速自動丸瓶ラベリングマシン」は、20mmから110mmの高さの円筒形ガラス瓶および硬質プラスチック瓶のラップアラウンドラベリング専用に設計された、ヘビーデューティーな連続モーション自動化プラットフォームです。先進的なサーボモーター供給アーキテクチャによって駆動されるこのシステムは、毎分300〜500本のボトル（BPM）というエリート生産速度を達成します。インテリジェントなウェブテンション制御と高周波光学センサーを統合することにより、±0.5mmという厳格な配置精度で完璧なラベル貼付を保証し、プレミアム商業製品に完璧な棚映りを実現します。原因：500 BPMでのラベルの傾きとウェブの破断毎分500本のボトルという速度でラベル供給ウェブを実行すると、標準的なラベリングヘッドでは維持できない激しい機械的ストレスが発生します。52g ホワイトガラス紙ベースペーパー（高光透過度）

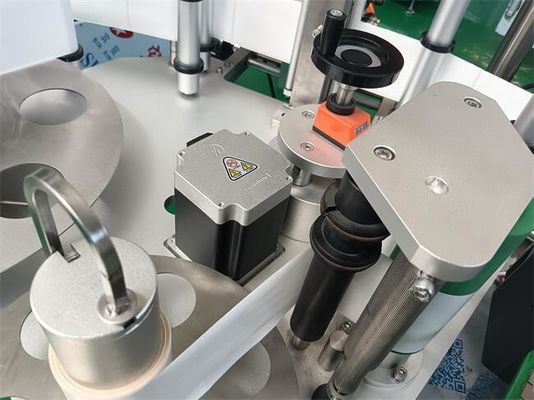

ラベルの傾きとスパイラル：丸いボトルが高速でコンベアを移動する際、微振動によりわずかに位相がずれて回転します。ラベルが回転するボトルに当たると、わずか0.1mmのずれでも、商業品質管理に失敗する醜いスパイラルラベルになります。センサーのブラインドネス：一般的な光学センサーは、毎分500本のボトルでラベルとバッキングペーパーを区別するのに苦労し、ラベルのスキップ、二重供給、または「フラッギング」（ラベルの尾が接着しない状態）につながります。解決策：高度なサーボテンショニングとガラス紙の最適化バッキングペーパー要件ウェブの破断を完全に排除するために、ラベリングヘッドはプレミアムサーボモーターアーキテクチャによって駆動されます。これにより、ラベルリールの超スムーズで連続的な加速と減速が可能になります。このシステムは、標準的な52グラムのホワイトガラス紙ベースペーパーを処理するように特別に最適化されており、高い内部強度と52%以上の光透過度を利用して、最大速度での破断ゼロと優れたダイカットリリースを保証します。

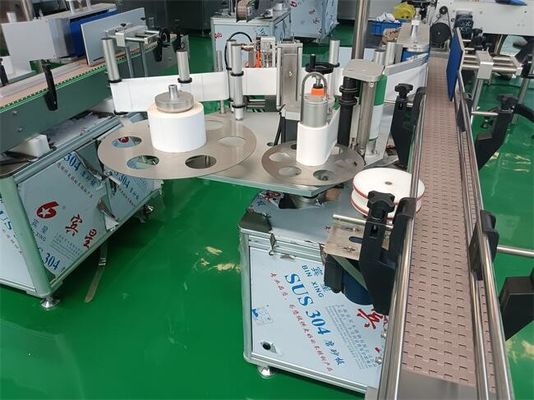

ラベルの傾きを克服するために、機械は同期ラップアラウンドローラーベルトを使用します。ボトルがラベリングステーションに入ると、ラップベルトはメインコンベアの正確な速度に一致し、ボトルをスポンジバッキングパッドに対してしっかりと回転させます。これにより、ボトルが完璧な垂直位置に固定され、ラップアラウンド配置精度が正確に±0.5mmにロックされます。

技術仕様

1. コアシステムパラメータ技術データ仕様（ハイスピードシリーズ）

2. 適用コンテナプロファイル丸型/円筒形ボトル（ガラス、PET、HDPE）

3. 適用ボトル高さ20 mm - 110 mm

ハイスピード出力容量

300 - 500 ボトル/分

ラベリング適用精度± 0.5mm 偏差ラベル供給ドライブ高度サーボモーター制御ラベルリール仕様

最大リール径： < 450mm / コア径： 76mm最大ラベルウェブ幅70 mmバッキングペーパー要件52g ホワイトガラス紙ベースペーパー（高光透過度）

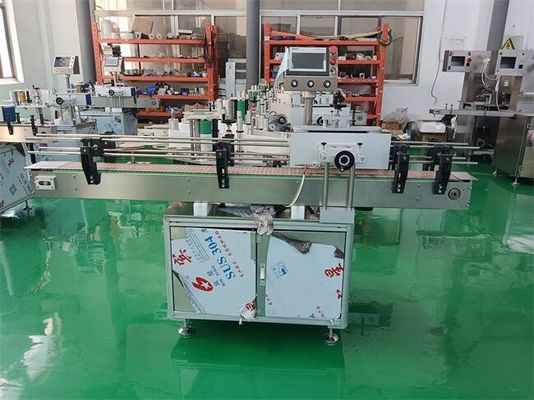

機械構造
